AGF-ACU Película compuesta de aerogel y cobre
Descripción del Producto

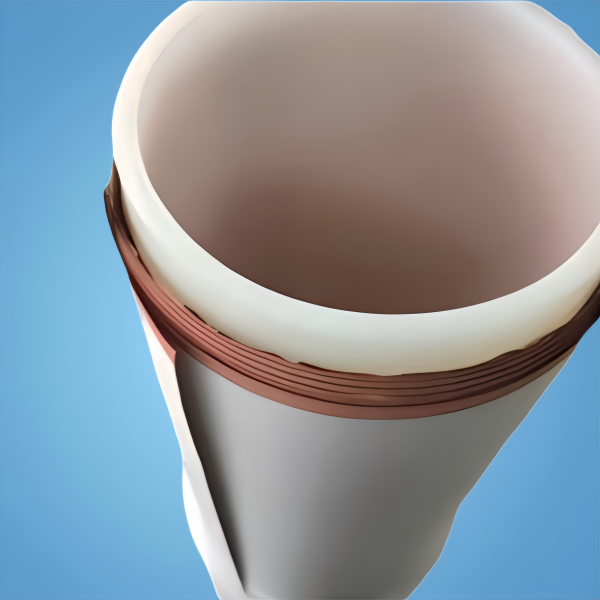

Película de Aerogel con Lámina de Cobre AGF-ACU – Capa Ultra-Delgada para Aislamiento Térmico y Blindaje EMI
AGF-ACU es una película compuesta ultra-delgada de aislamiento térmico formada por una lámina de cobre de 20 a 50 μm y un recubrimiento de aerogel nanoporoso. Con un espesor total de 100 a 300 μm, combina alta conductividad térmica (>380 W/m·K), blindaje electromagnético (EMI) superior a 60 dB (100 MHz–1 GHz) y baja transferencia térmica vertical (0.022–0.026 W/m·K), ofreciendo una gestión térmica eficiente en ambas caras.
Diseñada para dispositivos de potencia, módulos LED y electrónica 3C de alta densidad, este material evita la propagación del calor hacia zonas sensibles mientras mantiene una fuerte integridad estructural. Su núcleo de cobre resistente a perforaciones y la capa nanoestructurada de aerogel garantizan una confiabilidad a largo plazo, sin desprendimientos ni polvo.
Fácil de instalar mediante adhesivos conductores o de doble cara, AGF-ACU funciona en un rango de temperaturas de –20 °C a 220 °C. Es ideal para aislamiento térmico electrónico, protección EMI y equipos de precisión en procesos de manufactura avanzada.
Ventajas del Producto
Blindaje con Lámina de Cobre: Protección doble contra interferencias electromagnéticas y calor.
Disipación Eficiente del Calor: La capa de cobre distribuye rápidamente el calor localizado.
Amplia Estabilidad Térmica: Funciona entre –20°C y 220°C; el cobre resiste la oxidación a altas temperaturas.
Baja Conductividad Térmica: 0.022–0.026 W/m·K para un aislamiento superior.
Flexible y Duradero: Se adapta a superficies curvas e irregulares sin dañarse.
Aplicaciones
Dispositivos wearables
Smartphones
Portátiles
Tablets
Pantallas OLED
Smart TVs
Cámaras digitales
Electrónica de consumo
Especificaciones del producto
| Modelo de producto | AGF-ACU | ||
| Espesor (μm) | 50-400 (personalizable) | ||

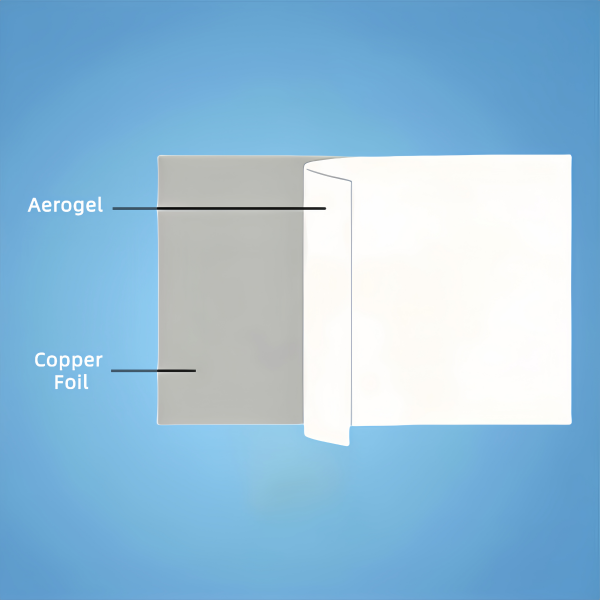

| Estructura del producto | Recubrimiento de aerogel + Cu (20/30/50 μm) | ||
| Espesor estándar (μm) | 100±10 | 200±20 | 300±20 |
| Modelo estándar | AGF-ACU-100 | AGF-ACU-200 | AGF-ACU-300 |
| Conductividad térmica (W/m·K) (solo capa de aerogel) | 0.022~0.026 | ||
| Rango de resistencia a temperatura (°C) | -40 ~ 240 | ||
| Temperatura de operación continua (°C) | -20 ~ 220 | ||
| Resistencia al fuego (UL94) | / | ||
| Resistencia dieléctrica (kV/mm) | / | ||
| Resistividad volumétrica (Ω·cm) | ≥1.0×10¹³ | ||
| Tamaño | Suministrado en rollos, personalizable | ||
| Condiciones de almacenamiento | Almacenar en un lugar seco a temperatura ambiente. Vida útil: 3 años | ||
Comparación entre diferentes modelos
| Modelo | Descripción de la Estructura | Espesor Estándar (µm) | Espesor del Sustrato (µm) | Temperatura de Funcionamiento (°C) | Conductividad Térmica (W/m·K) | Notas de Abreviación |
| AGF–N | Revestimiento puro de aerogel | 500–3000 | – | -40 ~ 300 | 0.018–0.024 | AGF = Película de Aerogel, N = Sin sustrato |
| AGF–APA | Revestimiento de aerogel + película PET + revestimiento de aerogel | 70, 140, 200, 250 | PET = 16 µm | -20 ~ 120 | 0.022 ~ 0.026 | A = Aerogel, P = PET |
| AGF–AGR | Revestimiento de aerogel + hoja de grafito artificial + lámina de liberación | 100, 200, 300 | Hoja de grafito: 20, 30, 50 | -20 ~ 220 | 0.022 ~ 0.026 | G = Grafito, R = Lámina de liberación |
| AGF–ACU | Revestimiento de aerogel + lámina de cobre | 100, 200, 300 | Lámina de cobre: 20, 30, 50 | -20 ~ 220 | 0.022 ~ 0.026 | CU = Lámina de cobre |
| AGF–AAL | Revestimiento de aerogel + lámina de aluminio | 100, 200, 300 | Lámina de aluminio: 20, 30, 50 | -20 ~ 220 | 0.022 ~ 0.026 | AL = Lámina de aluminio |
| AGF–API | Revestimiento de aerogel + película PI | 100, 200, 300 | Película PI: 25, 50 | -20 ~ 220 | 0.022 ~ 0.026 | PI = Película de poliimida |
| AGF–AR | Revestimiento de aerogel + lámina de liberación | 320, 400 | – | -20 ~ 220 | 0.03 | R = Lámina de liberación |
| AGF–AP | Revestimiento de aerogel + película PET | 100, 200, 300 | PET = 1.9 µm | -20 ~ 120 | 0.022 ~ 0.026 | P = Película PET |
| AGF–APR | Revestimiento de aerogel + película PET + lámina de liberación | 50, 100, 200, 300 | PET = 1.9 µm | -20 ~ 120 | 0.022 ~ 0.026 | A = Aerogel, P = PET, R = Lámina de liberación |
| AGF–APDR | Revestimiento de aerogel + adhesivo doble cara + lámina de liberación | 50, 100, 200, 300 | Adhesivo: 15 µm (PET 5 µm + adhesivo 10 µm) | -20 ~ 220 | 0.022 ~ 0.026 | A = Aerogel, P = PET, D = Adhesivo doble cara, R = Lámina de liberación |
| AGF–PADR | Película PET + revestimiento de aerogel + adhesivo doble cara + liberación | 50, 100, 200, 300 | PET = 1.9 µm, adhesivo = 15 µm (PET 5 µm + adhesivo 10 µm) | -20 ~ 220 | 0.022 ~ 0.026 | P = PET, A = Aerogel, D = Adhesivo doble cara, R = Lámina de liberación |
| AGF–TADR | Película TPU + revestimiento de aerogel + adhesivo doble cara + liberación | 130, 230, 330 | – | -20 ~ 220 | 0.022 ~ 0.026 | T = Película TPU, D = Adhesivo doble cara, R = Lámina de liberación |
