AGF-AGR Película de aerogel compuesta con grafito
Descripción del Producto

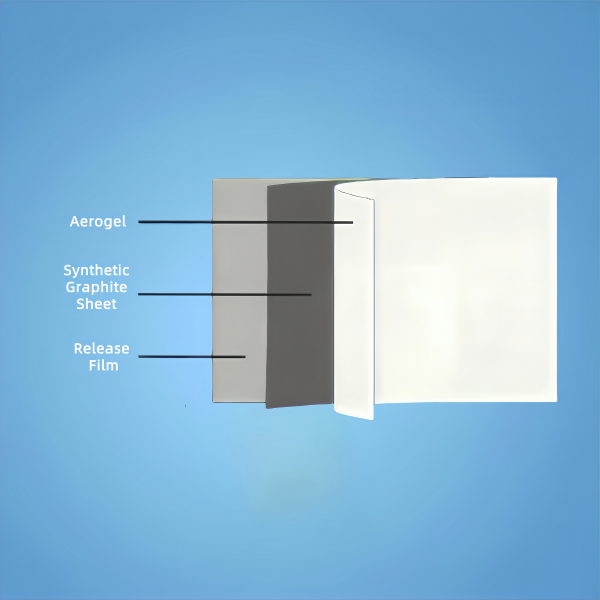

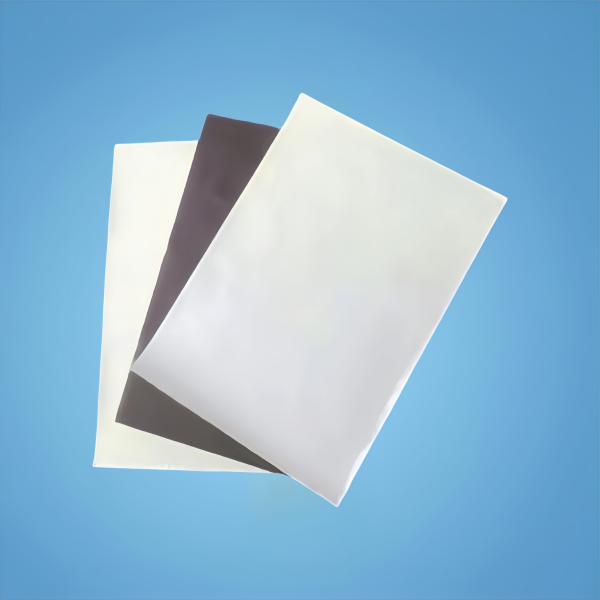

La película compuesta de aerogel con grafito AGF-AGR es una estructura multicapa formada por un recubrimiento de aerogel, una lámina de grafito sintético de 20 a 50 μm y una capa de película desprendible. El espesor total estándar varía entre 100 y 300 μm. Su innovación radica en combinar dos funciones clave: aislamiento térmico y disipación del calor. La capa de aerogel ofrece una baja conductividad térmica (0,022–0,026 W/m·K) que bloquea el calor externo, mientras que la lámina de grafito sintético proporciona una conductividad térmica excepcional en el plano (>150 W/m·K), dispersando rápidamente las fuentes internas de calor. Esta sinergia, que actúa tanto como escudo térmico como disipador de calor, la hace ideal para la gestión térmica compleja en aplicaciones como unidades RF 5G y electrónica avanzada 3C.
El sustrato de grafito aporta flexibilidad y propiedades de blindaje electromagnético. La película desprendible protege la capa de grafito de contaminaciones y facilita su retirada durante la instalación, dejando una superficie limpia para el contacto directo con componentes generadores de calor. La capa de aerogel es hidrofóbica y resistente a la absorción de humedad y a la formación de polvo, incluso en ambientes con alta humedad.
Con un amplio rango de temperatura de funcionamiento de -20°C a 220°C, AGF-AGR ofrece un desempeño confiable bajo condiciones exigentes tanto en electrónica de consumo como en equipos de telecomunicaciones exteriores, satisfaciendo las demandas multidimensionales de gestión térmica.
Ventajas del Producto
Disipación eficiente del calor: La capa de grafito de alta conductividad garantiza una distribución uniforme de la temperatura.
Gestión térmica integrada: Estructura tipo sándwich que combina aerogel, grafito y película desprendible.
Amplio rango de temperatura de operación: Adecuado para temperaturas de -20°C a 220°C, adaptable a diversas aplicaciones industriales.
Baja conductividad térmica: De 0,022 a 0,026 W/m·K para un rendimiento sobresaliente en ahorro energético.
Durabilidad y resistencia a la presión: La lámina de grafito mejora la resistencia estructural y la durabilidad al desgaste.
Aplicaciones
Dispositivos wearables
Teléfonos inteligentes
Ordenadores portátiles
Tablets
Pantallas OLED
Televisores inteligentes
Cámaras digitales
Electrónica de consumo
Especificaciones del Producto
| Modelo del producto | AGF-AGR | ||
| Espesor (μm) | 50-400 (personalizable) | ||
| Estructura del producto | Recubrimiento de aerogel + Lámina de grafito (20/30/50 μm) + Película desprendible | ||
| Espesor estándar (μm) | 100±10 | 200±20 | 300±20 |
| Modelo estándar | AGF-AGR-100 | AGF-AGR-200 | AGF-AGR-300 |
| Conductividad térmica (W/m·K) (solo capa de aerogel) | 0.022~0.026 | ||
| Rango de resistencia a temperatura (°C) | -40~240 | ||
| Temperatura de operación continua (°C) | -20~220 | ||
| Resistencia al fuego (UL94) | / | ||
| Rigidez dieléctrica (kV/mm) | / | ||
| Resistividad volumétrica (Ω·cm) | ≥1.0×10¹³ | ||
| Tamaño | Suministrado en rollos, personalizable | ||
| Condiciones de almacenamiento | Almacenar en un ambiente seco y a temperatura ambiente. Vida útil: 3 años | ||
Comparación entre diferentes modelos
| Modelo | Descripción de la Estructura | Espesor Estándar (µm) | Espesor del Sustrato (µm) | Temperatura de Funcionamiento (°C) | Conductividad Térmica (W/m·K) | Notas de Abreviación |
| AGF–N | Revestimiento puro de aerogel | 500–3000 | – | -40 ~ 300 | 0.018–0.024 | AGF = Película de Aerogel, N = Sin sustrato |
| AGF–APA | Revestimiento de aerogel + película PET + revestimiento de aerogel | 70, 140, 200, 250 | PET = 16 µm | -20 ~ 120 | 0.022 ~ 0.026 | A = Aerogel, P = PET |
| AGF–AGR | Revestimiento de aerogel + hoja de grafito artificial + lámina de liberación | 100, 200, 300 | Hoja de grafito: 20, 30, 50 | -20 ~ 220 | 0.022 ~ 0.026 | G = Grafito, R = Lámina de liberación |
| AGF–ACU | Revestimiento de aerogel + lámina de cobre | 100, 200, 300 | Lámina de cobre: 20, 30, 50 | -20 ~ 220 | 0.022 ~ 0.026 | CU = Lámina de cobre |
| AGF–AAL | Revestimiento de aerogel + lámina de aluminio | 100, 200, 300 | Lámina de aluminio: 20, 30, 50 | -20 ~ 220 | 0.022 ~ 0.026 | AL = Lámina de aluminio |
| AGF–API | Revestimiento de aerogel + película PI | 100, 200, 300 | Película PI: 25, 50 | -20 ~ 220 | 0.022 ~ 0.026 | PI = Película de poliimida |
| AGF–AR | Revestimiento de aerogel + lámina de liberación | 320, 400 | – | -20 ~ 220 | 0.03 | R = Lámina de liberación |
| AGF–AP | Revestimiento de aerogel + película PET | 100, 200, 300 | PET = 1.9 µm | -20 ~ 120 | 0.022 ~ 0.026 | P = Película PET |
| AGF–APR | Revestimiento de aerogel + película PET + lámina de liberación | 50, 100, 200, 300 | PET = 1.9 µm | -20 ~ 120 | 0.022 ~ 0.026 | A = Aerogel, P = PET, R = Lámina de liberación |
| AGF–APDR | Revestimiento de aerogel + adhesivo doble cara + lámina de liberación | 50, 100, 200, 300 | Adhesivo: 15 µm (PET 5 µm + adhesivo 10 µm) | -20 ~ 220 | 0.022 ~ 0.026 | A = Aerogel, P = PET, D = Adhesivo doble cara, R = Lámina de liberación |
| AGF–PADR | Película PET + revestimiento de aerogel + adhesivo doble cara + liberación | 50, 100, 200, 300 | PET = 1.9 µm, adhesivo = 15 µm (PET 5 µm + adhesivo 10 µm) | -20 ~ 220 | 0.022 ~ 0.026 | P = PET, A = Aerogel, D = Adhesivo doble cara, R = Lámina de liberación |
| AGF–TADR | Película TPU + revestimiento de aerogel + adhesivo doble cara + liberación | 130, 230, 330 | – | -20 ~ 220 | 0.022 ~ 0.026 | T = Película TPU, D = Adhesivo doble cara, R = Lámina de liberación |
